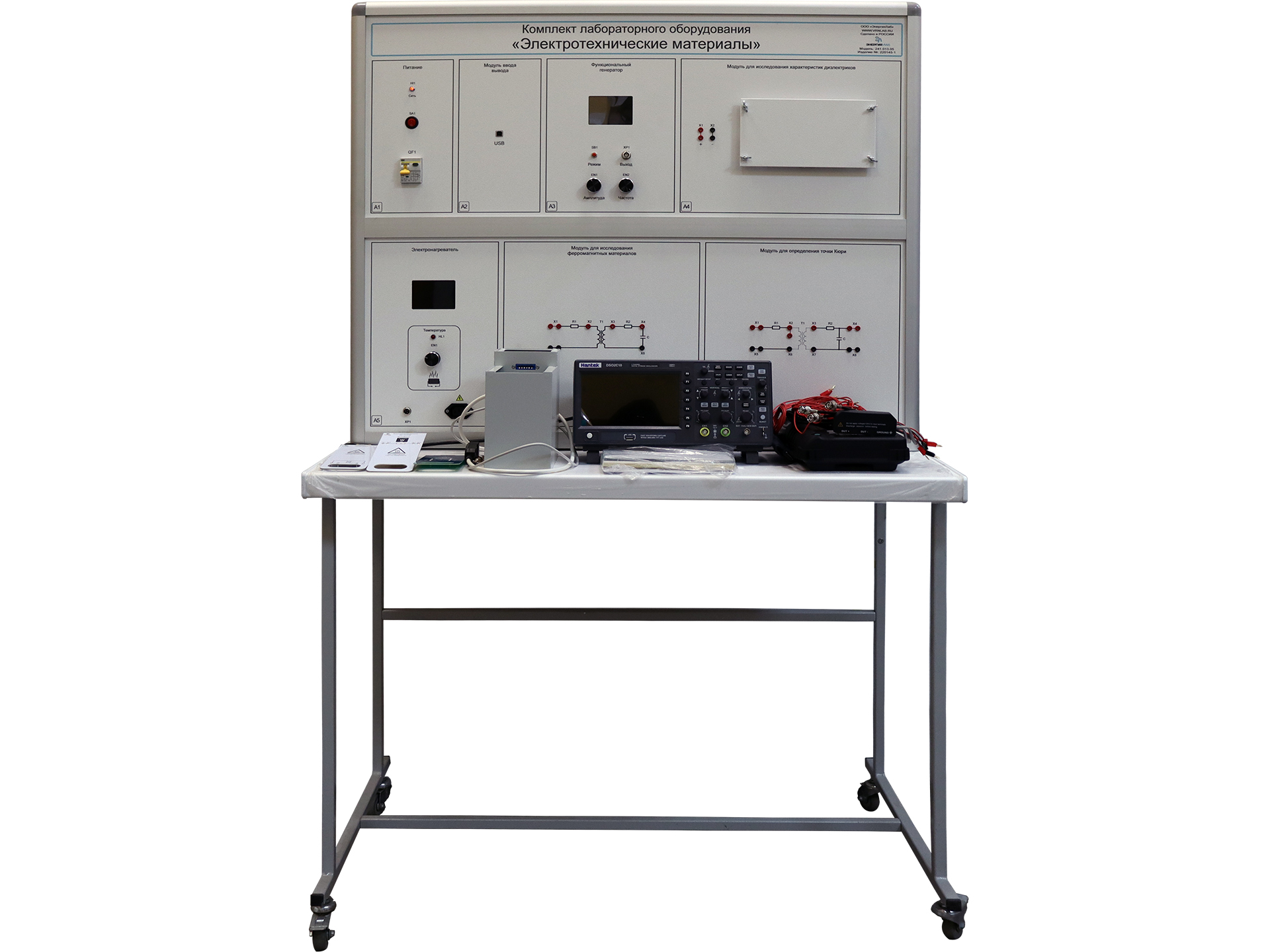

Комплект лабораторного оборудования «Электротехнические материалы»

Описание товара

Комплект лабораторного оборудования «Электротехнические материалы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

В состав моноблока «Электротехнические материалы» входит:

• Модуль «Питание» - предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда. Модуль «Питания» оснащен вводным дифференциальным автоматом, тумблером «Сеть» и светодиодной индикацией.
• Модуль «Функциональный генератор» - предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
• Модуль для исследования характеристик диэлектриков - предназначен для экспериментального определения диэлектрической проницаемости и тангенса угла диэлектрических потерь различных образцов изоляционных материалов из набора образцов диэлектриков.
• Модуль для исследования ферромагнитных материалов - предназначен для снятия петли гистерезиса ферромагнитного материала, построения основной кривой намагничивания, снятия начальной кривой намагничивания ферромагнитного материала и определение магнитной проницаемости.
• Модуль для определения точки Кюри - предназначен для снятия температуры точки Кюри ферромагнитного материала.
• Модуль «Электронагреватель» - предназначен для питания и управления нагревателем.

Лабораторный стол предназначен для установки тематического моноблока, осциллографа и другого необходимого оборудования.

Лабораторные работы

1. Проводниковые материалы
   1. Определение температурного коэффициента электрического сопротивления проводников.
   2. Измерение электрического сопротивления и определение удельного электрического сопротивления проводников.
2. Изоляционные материалы
   1. Определение диэлектрической проницаемости и тангенса угла диэлектрических потерь изоляционных материалов.
   2. Снятие поляризационной характеристики диэлектрика при различных температурах.
3. Ферромагнитные материалы
   1. Снятие петли гистерезиса ферромагнитного материала и построение основной кривой намагничивания.
   2. Снятие петли гистерезиса ферромагнитного материала и определение точки Кюри.
   3. Снятие начальной кривой намагничивания ферромагнитного материала и определение магнитной проницаемости

Комплект поставки

1. Лабораторный стол на котором закреплен моноблок
2. Моноблок «Электротехнические материалы»
3. Нагреватель
4. Набор образцов «Электротехнические материалы»
5. Набор образцов диэлектриков
6. Комплект соединительных проводов и сетевых шнуров
7. Паспорт
8. Программный комплекс ELAB
9. Техническое описание оборудование
10. Мультимедийная методика
11. Руководство по выполнению базовых экспериментов

Технические характеристики

Комплект лабораторного оборудования «Электротехнические материалы» выполнен в стендовом исполнении: тематический моноблок расположен на собственном лабораторном столе.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
